反擊式破碎機課堂（二）

　　上期我們?yōu)榇蠹抑v述了反擊式破碎機的工作原理，那么今天小編繼續為大家介紹一下反擊式破碎機的用途、技術參數和結構特征：

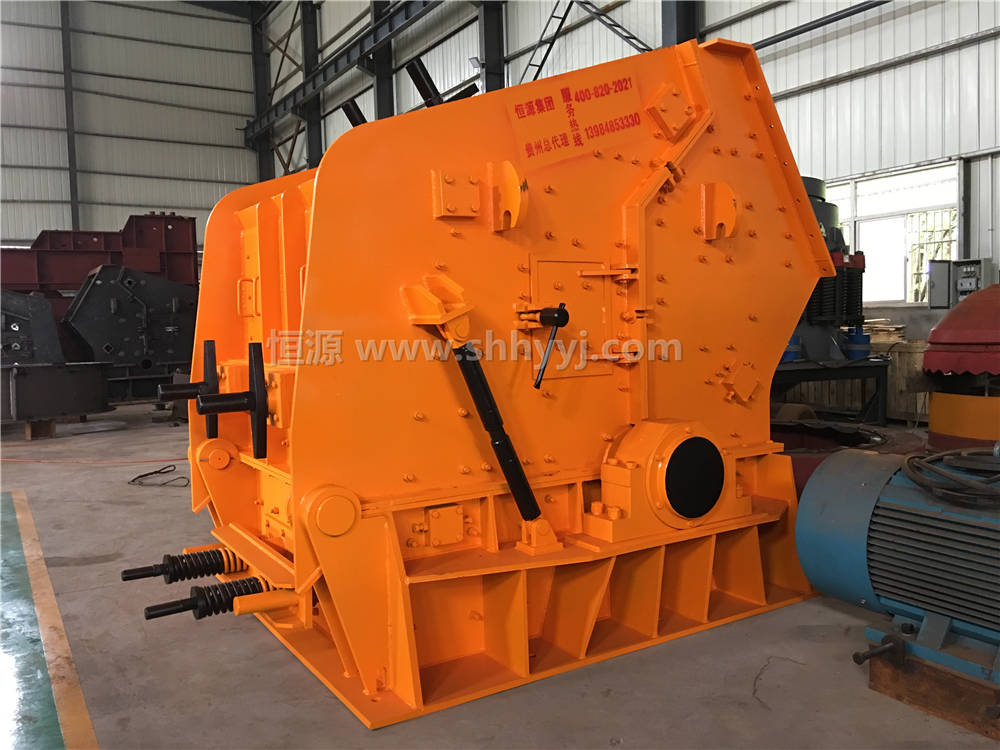

　　一、產品用途：

　　反擊式破碎機已經發展到能破碎較硬的物料，破碎抗壓強度不超過320Mpa的巖石。廣泛應用于建材、交通、能源、水泥、礦山、化工等行業。本機不適用于表面水分大于8~10%的礦石或粘性物料的破碎。

　　二、產品規格及主要技術參數：

　　　以上是反擊式破碎機的技術參數，如有更改恕不通知。

　　三、機構特征：

　　如圖1所示，反擊式破碎機主要由轉子、反擊架、機架、棘輪翻蓋（液壓翻蓋）和傳動部分等零部件組成。

　　1、轉 子 2、反擊架 3、機 架

　　圖1 反擊破碎機結構圖

　　■ 轉子部分

　　轉子體是本機心臟部分（見圖2）。轉子架采用鋼板焊接而成，板錘被固定在正確的位置，軸向限位裝置能有效的防止板錘竄動。

　　板錘采用高耐磨材料制成。整個轉子具有良好的動靜平衡和耐沖擊性。

　　■ 機架

　　機架是由三部分堅固、抗扭的箱形焊接結構組成，彼此用高強度螺栓連接。為保證安全可靠地更換易損件，鉸接式機架蓋可用機械裝置或液壓裝置打開。建議用戶在機架上方設置起吊裝置，這將幫助你更為快捷地打開上機架以更換易損件或檢測設備。機架兩側均設有檢測門。

　　■ 反擊架

　　本機裝有前、后二個反擊架，均采用自重式懸掛結構。每一反擊架被單獨地支承在破碎機機架上。破碎機工作時，反擊架由自重保持其正常工作位置；過鐵時，反擊架迅速抬起，異物排除后，又重新返回原處。反擊架與轉子之間的間隙可通過懸掛螺栓進行調整。反擊襯板用高強度螺栓固定在反擊架上。反擊襯板可以從磨損較大的地方更換到磨損較小的地方。

　　1、轉子架 2、板錘 3、軸 4、槽輪

　　圖2 轉子部件圖

　　■ 傳動部分

　　傳動采用三角皮帶傳動。與主軸配合的槽輪采用脹套聯接，便于裝拆。轉子的速度可通過更換電機槽輪來調整。

　　今天就講到這里，下期我們還會繼續為大家介紹反擊式破碎機的安裝調試和試運轉方面的問題，敬請期待。
